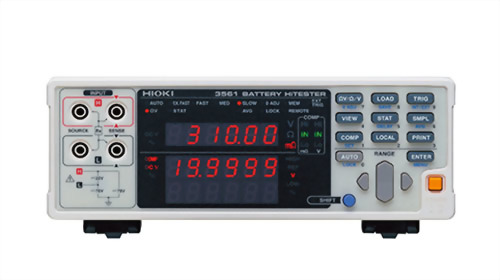

廣泛範圍300 mΩ ~ 3Ω/20V DC 的電池內阻測試儀

可輸入電壓

最大至5 V

測量項目

阻抗,電壓,溫度

阻抗測量

測量參數: R電阻, X電抗, Z阻抗, θ相位角

測量頻率: 0.1 Hz ~ 1050 Hz

測量範圍: 3.0000 mΩ, 10.0000 mΩ, 100.000 Mω

測量電流: 3 mΩ 範圍: 1.5 Arms,10 mΩ 範圍: 500 mArms, 100 mΩ 範圍: 50 mArms

電壓測量

範圍: 5.00000 V (單量程),測量時間: 0.1 s () 1.0 s ()

溫度測量

範圍: -10.0 °C 60.0 °C,測量時間: 2.3 s

基本精度

Z: ±0.4% rdg. ±(8 60) dgt. , V: ±0.0035% rdg. ±5 dgt. , 溫度: ±0.5 °C ( 10.0 40.0 °C)

功能

比較器,自校準,採樣延遲,平均值,接觸抵抗檢測, 測量電流異常等功能

接口

RS-232C/USB (虛擬COM ) * 不可同時使用EXT. I/O (可切換NPN/PNP )

電源

電壓100 240 V AC, 頻率50/60 Hz, 功率最大至80 VA

體積與重量

330W × 80H × 293D mm約重3.7 kg

附件

電源線×1, 使用說明書×1, 調零板×1, USB 連接線(A-B ) ×1,CD-R (通訊使用說明書), PC 應用軟體, USB 驅動程序) ×1

測量鋰電池電壓和內阻

精準度:電阻±0.5% rdg. ±5dgt., 電壓±0.01% rdg. ±3dgt.

高分辨率:電阻0.01mΩ(300mΩ量程); 電壓0.1mV (20V量程)

高速10ms以內同時測量內阻和電池電壓

最大可以統計30000個數據,有利於工程管理,品質管理

電池電壓檢測專用

 測量電流: AC

測量時間: 10ms

最小分辨率 : 0.01mΩ

用於過程控制,例如在高速自動化裝配線
