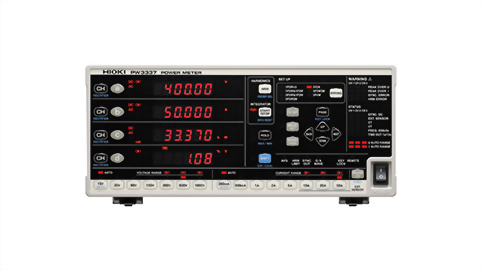

HIOKI PW3337 パワーメータ
可測量全系列的電氣設備，從單相設備，比如電池驅動設備和家用電子產品工業用途和超過3輸入通道的三相用電設備。
|
電力計型號 |
PW3337 |
|
接線 |
1P2W/ 1P3W/ 3P3W/ 3P3W2M/ 3V3A/ 3P3W3M/ 3P4W |
|
測量專案 |
電壓，電流，有功功率，視在功率，無功功率，功率因數，相位角，頻率，電流累積，有效功率累積，累積時間，波形峰值，效率，波峰因數，單位時間平均電流，單位時間平均有功功率，紋波率，各種諧波測量，各種基波測量 |
|
電壓量程 |
15 / 30 / 60 / 150 / 300 / 600 / 1000V |
|
電壓有效測量範圍 |
量程的1%~130%，最大1000V. |
|
最大有效峰值電壓（波峰因數） |
量程的±600%，最大±1500Vpeak（波峰因數相當於6） |
|
電流量程 |
0.2 / 0.5 / 1 / 2 / 5 / 10 / 20 / 50A |
|
電流有效測量範圍 |
量程的1%~130%，最大65A |
|
最大有效峰值電流（波峰因數） |
量程的±600%，最大±100Apeak（波峰因數相當於6） |
|
輸入阻抗 |
電流輸入埠：1mΩ以下 |
|
功率測量精度（45~66Hz） |
± 0.1 %rdg. ± 0.05 %f.s. |
|
功率測量精度（DC） |
± 0.1 %rdg. ± 0.1 %f.s. |
|
頻率頻寬 |
DC，0.1Hz～100kHz |
|
功率因數的影響 |
± 0.1% |
|
A/D轉換 |
16bit，700kHz，數位採樣 |
|
諧波測量 |
所有機型標準配置，分析次數50次（50/60Hz測量時） |
|
D/A輸出 |
僅限-02，-03型號，電平輸出/波形輸出可切換，16ch |
|
通訊介面 |
所有機型標準配置：RS-232C，LAN，僅限-01，-03：GP-IB |
|
電流感應器輸入埠 |
所有機型標準配置，根據感應器的價格設置CT後使用 |
|
電源 |
AC100～240V, 50/60Hz, 50VA |
|
體積及重量 |
305W × 132H × 256D mm, 約5kg（PW3336系列）/ 約6kg（PW3337系列） |
|
附件 |
說明書×1，電源線×1 |
■電壓/ 電流/ 功率基本精度0.15%。
■ 0.1Hz 的低頻~ 100kHz 的寬頻帶。
■標配LAN，RS-232C 介面。
■標配諧波測量功能，電流感應器輸入埠。
■單相2 線~三相4 線皆可測量
■最大AC/DC 1000V/65A 的機器可直接輸入並準確測量。
■變壓器/ 馬達的無負載試驗時，低功率因數也能高精度測量功率。
