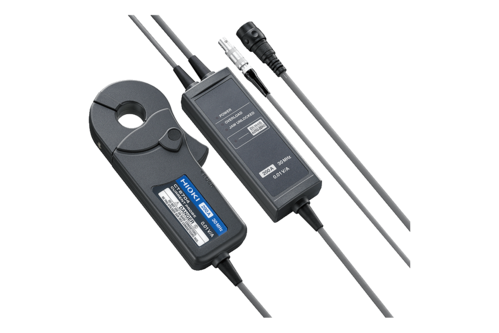

HIOKI CT6844 / CT6845 / CT6846 フック電流コンバーター
CT6844-05 500 A AC/DC, ME15W 端子
CT6845 500 A AC/DC, PL23 端子
CT6845-05 500 A AC/DC, ME15W 端子
CT6846 1000 A AC/DC, PL23 端子
CT6846-05 1000 A AC/DC, ME15W 端子
|
型號 |
CT6844，CT6844-05 |
CT6845，CT6845-05 |
CT6846，CT6846-05 |
|
額定電流 |
AC/DC 500 A AC/DC 1,000 A |
AC/DC 500 A AC/DC 1,000 A |
AC/DC 500 A AC/DC 1,000 A |
|
頻率特性 |
DC～200 kHz z |
DC～100 kHz |
DC～20 kHz |
|
導體直徑 |
φ20 mm以下 |
φ50 mm以下 |
φ50 mm以下 |
|
輸出電壓 |
4 mV/A 2 mV/A |
4 mV/A 2 mV/A |
4 mV/A 2 mV/A |
|
基本精度(50/60 Hz) |
振幅精度：±0.3% rdg. ±0.01% f.s. |
振幅精度：±0.3% rdg. ±0.01% f.s. |
振幅精度：±0.3% rdg. ±0.01% f.s. |
|
基本精度(DC) |
±0.3% rdg. ±0.01% f.s. |
±0.3% rdg. ±0.01% f.s. |
±0.3% rdg. ±0.01% f.s. |
|
保證精度的溫溼度範圍 |
0℃～+40℃，80% rh以下(不凝结) |
0℃～+40℃，80% rh以下(不凝结) |
0℃～+40℃，80% rh以下(不凝结) |
|
使用溫溼度範圍 |
-40℃～+85℃，80% rh以下(不凝结) |
-40℃～+85℃，80% rh以下(不凝结) |
-40℃～+85℃，80% rh以下(不凝结) |
|
導體位置的影響 |
±0.1% rdg.以下 |
±0.2% rdg.以下 |
±0.2% rdg.以下 |
|
外部磁場的影響 |
300 mA以下(輸入輸出換算值，400 A/m，DC以及60 Hz的磁場中) |
300 mA以下(輸入輸出換算值，400 A/m，DC以及60 Hz的磁場中) |
300 mA以下(輸入輸出換算值，400 A/m，DC以及60 Hz的磁場中) |
|
帶磁的影響 |
100 mA以下(輸入輸出換算值，額定輸入後) |
100 mA以下(輸入輸出換算值，額定輸入後) |
200 mA以下(輸入輸出換算值，額定輸入後) |
|
相同電壓的影響 |
0.05% f.s.以下(1000 Vrms DC，50/60 Hz) |
0.05% f.s.以下(1000 Vrms DC，50/60 Hz) |
0.05% f.s.以下(1000 Vrms DC，50/60 Hz) |
|
附件 |
說明書(日，英各1)，號碼管×6，攜帶箱×1 |
說明書(日，英各1)，號碼管×6，攜帶箱×1 |
說明書(日，英各1)，號碼管×6，攜帶箱×1 |
■ 單手一鍵開合，方便使用。
■ 溫度範圍廣，可對大電流進行高精度測量。
■ 在雜亂的配線中，可進行測量，不會受到周圍流通電流的影響。
■ 溫度變化大也可通過機器內部的裝置評估調節。
■ 夾具內的導線位置移動也不會對測量結果造成影響。
